此文档基于SG3124F SG3124Fv2.0.0-121109版本，适用于SG3124Fv2.0.0-121109及以上版本
用户环境：
1、 设备型号：SG3124F
2、 软件版本：SG3124Fv2.0.0-121109版本

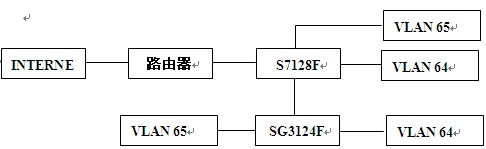

3、 网络拓扑（部分）
其中S7218F的1号端口与SG3124F的24号端口相连
用户需求：
1、 S7128F配置了两个VLAN（802.1Q）分别是VLAN 65（192.168.65.0/24）和VLAN 64（192.168.64.0/24）配置文件见附录；
2、 S 7128F配置了两个DHCP地址池（192.168.64.0/24和192.168.65.0/24）；配置文件见附录；
3、 希望SG3124F的1-10端口所连PC自动获取到192.168.64.0/24的地址，17—20自动获取到192.168.65.0/24的地址；
配置步骤：（SG3124F）

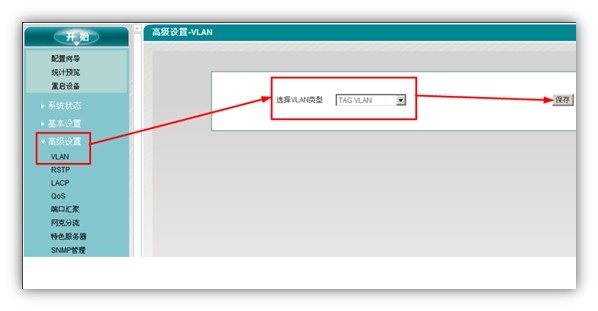

1、 SG3124F配置tagVLAN

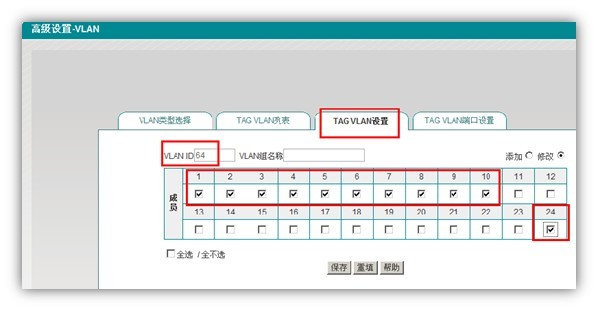

2、 SG3124F配置tag VLAN 64（注意24号端口也要属于此VLAN）

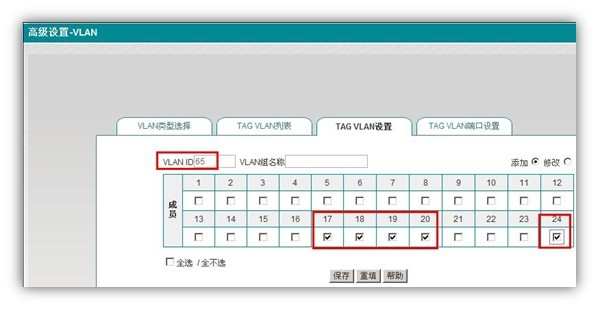

3、 SG 3124F配置tag VLAN 65（注意24号端口也要属于此VLAN）

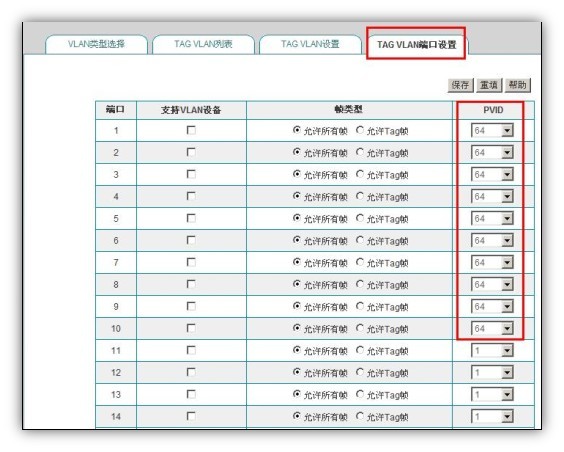

4、 VLAN 64中的PVID设置（1-10号端口的PVID设置为64）

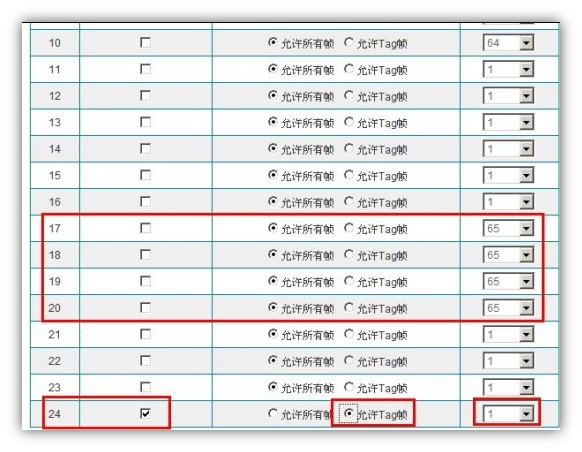

5、 VLAN 65中的PVID设置（17-20端口设置为65）同时将SG3124F的24号端口设置为trunk（PVID 默认1，支持VLAN设备打钩，允许tag帧）

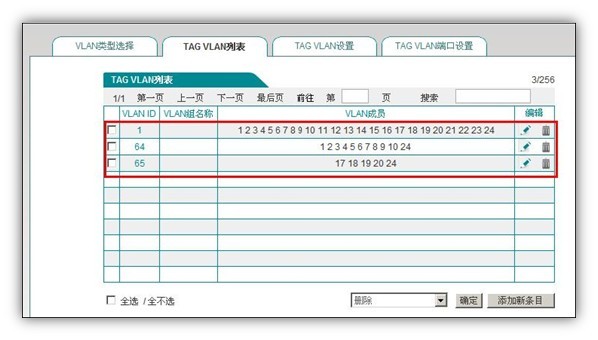

6、 SG3124F配置完成后VLAN列表如下：
综上SG3124F的配置已完成。
PC测试：

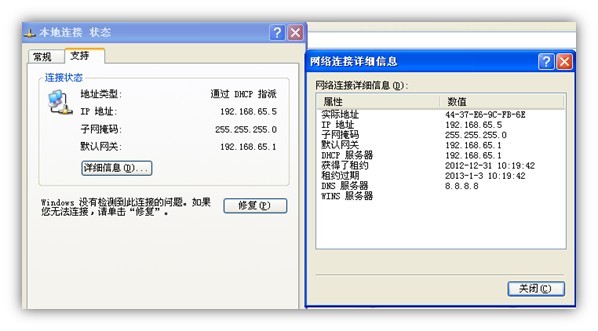

将PC连接在17号端口自动获取地址如下图：
附录S7128F配置：（如果是cisco的三层交换机配置方法几乎一样）
switch#show run
!
no service password-encryption
!
hostname switch
sysLocation
sysContact
!
!
!
service dhcp /*启用DHCP服务
!
ip dhcp excluded-address 192.168.64.1 /*排除64.1分配出去
ip dhcp excluded-address 192.168.65.1
!
ip dhcp pool vlan64 /*配置DHCP地址池：VLAN64
network-address 192.168.64.0 255.255.255.0 /*配置DHCP地址池范围
lease 3 0 0 /*配置DHCP租期
default-router 192.168.64.1 /*配置DHCP分配地址的网关地址
dns-server 8.8.8.8 /*配置DHCP分配地址的DNS地址
!
ip dhcp pool vlan65
network-address 192.168.65.0 255.255.255.0
lease 3 0 0
default-router 192.168.65.1
dns-server 8.8.8.8
!
!
!
!
!
!
!
vlan 1;64-65 /*用命令VLAN 64可以创建VLAN 64
!
Interface Ethernet1/0/1 /*进入该接口配置模式
switchport mode trunk /*配置该接口模式为trunk
!
Interface Ethernet1/0/2
switchport access vlan 64 /*将该接口划分到VLAN 64
!
Interface Ethernet1/0/3
switchport access vlan 64
!
Interface Ethernet1/0/4
switchport access vlan 64
!
Interface Ethernet1/0/5
switchport access vlan 64
!
Interface Ethernet1/0/6
switchport access vlan 64
!
Interface Ethernet1/0/7
switchport access vlan 64
!
Interface Ethernet1/0/8
switchport access vlan 64
!
Interface Ethernet1/0/9
switchport access vlan 64
!
Interface Ethernet1/0/10
switchport access vlan 64
!
Interface Ethernet1/0/11
!
Interface Ethernet1/0/12
!
Interface Ethernet1/0/13
!
Interface Ethernet1/0/14
!
Interface Ethernet1/0/15
!
Interface Ethernet1/0/16
!
Interface Ethernet1/0/17
switchport access vlan 65
!
Interface Ethernet1/0/18
switchport access vlan 65
!
Interface Ethernet1/0/19
switchport access vlan 65
!
Interface Ethernet1/0/20
switchport access vlan 65
!
Interface Ethernet1/0/21
!
Interface Ethernet1/0/22
!
Interface Ethernet1/0/23
!
Interface Ethernet1/0/24
!
Interface Ethernet1/0/25
!
Interface Ethernet1/0/26
!
Interface Ethernet1/0/27
!
Interface Ethernet1/0/28
!
interface Vlan64
ip address 192.168.64.1 255.255.255.0 /*配置VLAN 64的IP地址
!
interface Vlan65
ip address 192.168.65.1 255.255.255.0
!
!
no login
!
end
